Automatyczna maszyna do pobierania i umieszczania SMT

1. Wysoka prędkość dla taśmy Led / rury Light Pick and Place Machine

2. Wysoka stabilność Automatyczna precyzyjna dioda LED do elastycznej maszyny do wybierania i umieszczania taśm i rurek

3. 68 głowic wysokiej jakości energooszczędna maszyna do zbierania i umieszczania SMT

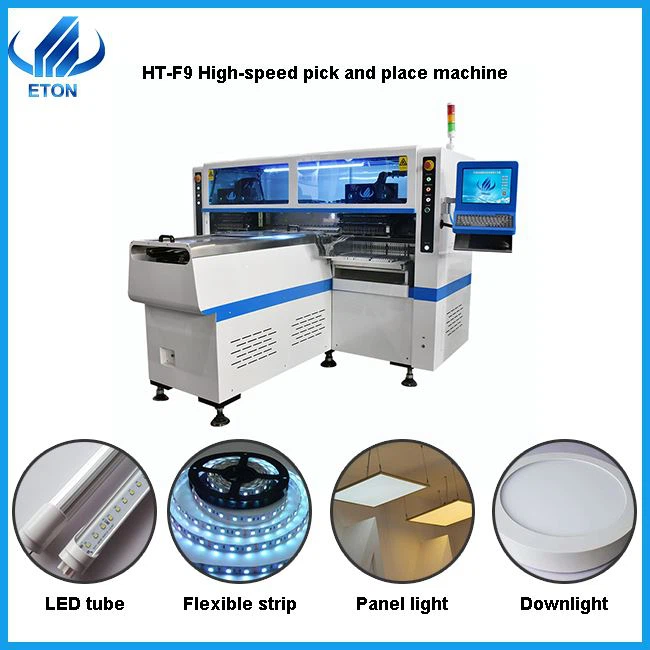

Opis maszyny Pick and Place HT-F9

Dwuramienna magnetyczna liniowa szybka maszyna typu pick and place z diodami LED, wytwarzająca 4 rodzaje materiałów w tym samym czasie, wydajność osiąga 250000 CPH.

Maszyna SMT wykorzystuje ssawkę na głowicy do pochłaniania różnych komponentów z podajników i montowania ich na płytce PCB.

Maszyna pick and place SMT jest głównym wyposażeniem w procesie produkcji SMT, którego nie można zastąpić innym sprzętem.

Proces produkcji SMT to powlekanie pastą lutowniczą, montaż komponentów, spawanie rozpływowe, jest to najważniejszy proces w procesie produkcyjnym SMT. Aby uzyskać dobrą jakość montażu, maszyna typu pick and place SMT powinna mieć dobry proces montażu oprócz dobrego wyposażenia.

Główne cechy

● Dwuramienna magnetyczna liniowa szybka maszyna typu pick and place z diodami LED

● 68 stacji podających i 68 dysz

● Nałóż na sztywną płytkę PCB {{0}}.6M,0.9M,1.2M i elastyczną taśmę LED 0.5M,1M.

● Produkcja z 4 rodzajami materiałów jednocześnie z dużą wydajnością.

● Dostępne dla płyty z dowolną proporcją chipa LED i rezystora.

● Cztery moduły z podwójnym ramieniem, 17 dysz na każdą część montażową, część A/B/C/D może być montowana oddzielnie lub synchronicznie.

● Automatyczna kalibracja, wysoka precyzja, dostępna dla RGB.

● Ekskluzywna technologia patentowa: Pogrupuj do wzięcia i pogrupuj do zamontowania.

Główny parametr techniczny

Główna część maszyny:

Trzy główne komponenty: oprogramowanie, elektryczne i mechaniczne.

Części i funkcje maszyn

Mainframe: Mózg maszyny, która zbiera sygnały zwrotne i przetwarza je przed wydaniem instrukcji

Skrzynka elektryczna: cały obwód maszyny jest zintegrowany w skrzynce elektrycznej. Po podłączeniu zasilania zewnętrznego kontroluje proces działania maszyny wraz z maszyną hosta

Płytka drukowana: kontroluje różne części maszyny

Serwosilnik: po zasileniu serwosilnika, obraca się on w kierunku dodatnim i ujemnym, i napędza śrubę do obracania się poprzez połączenie pręta śrubowego ze sprzęgłem, napędzając w ten sposób (głowicę montażową, platformę transportową) w celu wykonania liniowego ruchu posuwisto-zwrotnego. Serwomotor steruje śrubą.

Silnik liniowy: magnetyczny silnik liniowy, poprzez zewnętrzne połączenie elektryczne, aby siłownik generował pole magnetyczne, sam stojan jest magnesem trwałym, poruszającym się stojanem poprzez interakcję między biegunami magnetycznymi, aby spowodować ruch posuwisto-zwrotny głowicy montażowej.

Linijka siatki magnetycznej: bezdotykowe skanowanie pola magnetycznego, a analogowa wartość pomiaru na bezwzględny lub przyrostowy sygnał wyjściowy, wysoka dokładność wykrywania, szybka reakcja, w pewnym stopniu determinuje dokładność mocowania głowicy.

Liniowa szyna prowadząca: służy do podtrzymywania i prowadzenia ruchomej części (głowica montażowa, platforma transportowa), zgodnie z określonym kierunkiem, aby wykonać bardzo precyzyjny ruch posuwisto-zwrotny

Silnik krokowy: szerokość toru reguluje się, regulując silnik do napędzania śruby łączącej pasek, tak aby był odpowiedni do instalacji różnych płytek drukowanych klientów. Silnik transportowy napędza pasek, który napędza płytkę drukowaną.

Podanie

Led Tube, elastyczne oświetlenie paska, oświetlenie panelu itp.

Półautomatyczna linia produkcyjna

Maszyna do drukowania pasty lutowniczej, przenośnik, maszyna Pick and Place, piec rozpływowy.

W pełni automatyczna linia produkcyjna

Ładowarka PCB, przenośnik, maszyna do przesadzania, rama bufora, automatyczna maszyna drukarska, maszyna do pobierania i umieszczania, prowadnica do transportu pasa, piec rozpływowy, urządzenie do usuwania PCB.

Nasze atuty:

Bogate doświadczenie w branży SMT Industry Line. ETON działa od ponad 10 lat, jesteśmy wiodącym producentem maszyn SMT w Chinach.

Nasze maszyny są lepszej jakości, dokładniejsze i szybsze w montażu. Posiadamy również własną, opatentowaną technologię, taką jak podwójny silnik elektroniczny system podawania podajnika, wizualne wyrównanie identyfikacji lotu, pobieranie grupowe i umieszczanie grupowe i tak dalej.

Orzecznictwo:

Mamy 9 patentów na wynalazki, 112 patentów praktycznych, 12 patentów na oprogramowanie.

Jesteśmy przedsiębiorstwem high-tech z CE, SIRA, CCC, ISO wyróżnionym jako „dobrze znana marka” i wieloma patentami technologicznymi oraz mamy bogate doświadczenie (ponad 8 lat) w programie linii produkcyjnej oświetlenia LED.

Nasze wystawy:

ETON to bardzo silna i potężna firma. Co roku odwiedzamy wiele wystaw.
Nie tylko w Chinach, Indiach Delhi, indyjskim Bombaju, Pakistanie Karaczi, Turcji Stambule, Egipcie Kair, Rosji Moskwie, Wietnamie Hanoi itd.
Wystąpiliśmy 85 procent na chińskich rynkach oświetlenia LED, ale wysyłamy również maszyny do Indii, Korei, Wielkiej Brytanii, Rosji, Egiptu, Turcji, Wietnamu, Japonii, Australii, Polski itd. do ponad 20 krajów.
Współpraca z ETON jest gwarantowana, rozświetlmy Twój biznes!

Pakowanie i dostawa maszyny Pick and Place:

Zalety pakietu

Filmowanie pakowania: Spraw, aby maszyna była higieniczna, czyste, zamknięte opakowanie, kurz i wilgotność; mają dobrą odporność na wstrząsy, uderzenia i dobrą ochronę dzięki szczelności i trwałości.

pakowanie próżniowe: zalety odporności na wilgoć, pyłoszczelność i tak dalej.

opakowanie drewniane: ma dobrą amortyzację, odporność na korozję, wysoką wytrzymałość i higroskopijność, funkcje odporne na wilgoć i trzęsienia ziemi.

Nasza obsługa posprzedażna:

Wyślemy naszego inżyniera do Twojej fabryki, aby swobodnie zainstalować maszynę i przeszkolić.

Mamy biuro serwisowe w Indiach i indyjskiego inżyniera w Delhi i Bombaju.

Może szybko wspierać.

Standardowa gwarancja wynosi jeden rok, podczas gwarancji wszelkie części muszą zostać naprawione i wymienione będą bezpłatne.

Często zadawane pytania:

P: Jakie są warunki płatności? A co z terminem handlowym?

Odp.: T/T jest w porządku. Możesz wybrać FOB Shenzhen.

P: Jaki jest twój czas dostawy?

Odp .: Zwykle 30 dni po złożeniu depozytu, jeśli mamy zapasy, czas można przesunąć do przodu.

P: czy jest jakaś gwarancja jakości?

Odp .: Na pierwszym miejscu stawiamy na jakość, zorientowanie na klienta, ciągłe doskonalenie!

P: Czy twój interfejs oprogramowania jest w języku angielskim?

Odp.: dostępny jest zarówno interfejs angielski, jak i chiński.

P: Ciężko jest korzystać z maszyny?

O: Nie, wcale. Naszym dotychczasowym klientom wystarczy maksymalnie 5 dni na naukę obsługi maszyn.
