Jak wdrożyć komunikację SPI w Python?

Serial Peripheral Interface (SPI) jest szeroko stosowanym synchronicznym protokołem komunikacji szeregowej, który umożliwia wymianę danych między mikrokontollerami, czujnikami i innymi zintegrowanymi obwodami. Jako dostawca SPI byłem świadkiem rosnącego zapotrzebowania na wydajną i niezawodną implementację SPI, szczególnie w Python, wszechstronny i przyjazny dla użytkownika język programowania. W tym poście na blogu poprowadzę Cię przez proces wdrażania komunikacji SPI w Pythonie, dzieląc praktyczne spostrzeżenia i najlepsze praktyki po drodze.

Zrozumienie podstaw SPI

Przed zanurzeniem się we wdrożeniu Pythona konieczne jest zrozumienie podstaw SPI. SPI jest protokołem komunikacji master - niewolników, co oznacza, że ​​istnieje jedno urządzenie główne (zwykle mikrokontroler lub komputer z pojedynczym płytą), które kontroluje komunikację i jedno lub więcej urządzeń niewolników. Autobus SPI składa się z czterech głównych sygnałów:

• SCLK (zegar szeregowy):Sygnał ten jest generowany przez urządzenie główne i synchronizuje transfer danych między głównym a niewolnikiem.
• MOSI (Master Out Slave in):Master wysyła dane do niewolnika przez ten wiersz.
• Miso (mistrz w niewolniku):Niewolnik wysyła dane z powrotem do głównego za pomocą tego wiersza.
• SS (Slave Select):Master używa tego sygnału, aby wybrać, z którym urządzeniem niewolników chce się komunikować.

Wymagania wstępne do wdrożenia Pythona SPI

Aby wdrożyć komunikację SPI w Python, potrzebujesz następujących:

1. Sprzęt komputerowy:Urządzenie obsługujące SPI, takie jak Raspberry Pi, Arduino lub inne płyty mikrokontrolerów.
2. Biblioteki Python:.SpidevBiblioteka jest najczęściej używaną biblioteką do komunikacji SPI w Python w systemach opartych na Linuksie. Możesz go zainstalować za pomocąPIP Instaluj SpidevJeśli nie jest jeszcze zainstalowany.

Konfigurowanie sprzętu

Najpierw upewnij się, że sprzęt jest odpowiednio skonfigurowany do komunikacji SPI. Jeśli używasz Raspberry Pi, musisz włączyć interfejs SPI w ustawieniach konfiguracji Raspberry Pi. Przejdź do narzędzia konfiguracyjnego Raspberry Pi (zwykle dostępnego za pomocą menu), przejdź do karty „Interfejsy” i włącz SPI.

Po włączeniu podłącz urządzenia SPI do odpowiednich pinów na płycie. Piny SPI na malinowym pi są następujące:

• SCLK:GPIO 11
• MOSI:GPIO 10
• Miso:GPIO 9
• CE0/CE1:GPIO 8/7 (Włącz chip, używany do wyboru niewolników)

Kod Pythona dla podstawowej komunikacji SPI

Oto prosty przykład kodu Pythona, który pokazuje podstawową komunikację SPI za pomocąSpidevbiblioteka:

Importuj SPIDEV # Utwórz nowy obiekt SPI SPI = SPIDEV.SPIDEV () # Otwórz SPI Bus 0, urządzenie 0 (CE0) SPI.Open (0, 0) Ustaw tryb SPI i maksymalna prędkość SPI.Mode = 0B00 SPI.MAX_SPEED_HZ = 1000000 # DANE DANE DATE DATE DATE DATE_TO_SEND = [0x01, 0x02, 0x03] SPI.xfer2 (data_to_send) print (f "wysłane dane: {data_to_send}") print (f "otrzymano dane: {otrzymano_data}") # Zamknij połączenie SPI SPI.CLOSE ()

W tym kodzie:

1. Najpierw importujemySpidevbiblioteka.
2. Utwórz nowySpidevobiekt i otwórz magistral SPI 0, urządzenie 0 (które odpowiada CE0).
3. Ustaw tryb SPI (w tym przypadku tryb 0) i maksymalną prędkość na 1 MHz.
4. Zdefiniuj dane, które chcemy wysłać.
5. Użyjxfer2metoda wysyłania i odbierania danych jednocześnie.
6. Wydrukuj wysłane i otrzymane dane.
7. Na koniec zamknij połączenie SPI.

Obsługa wielu niewolników

Jeśli masz wiele urządzeń SPI Slave, musisz zarządzaćSS(Slave Select) Sygnals poprawnie. .SpidevBiblioteka upraszcza ten proces, umożliwiając określenie różnych numerów urządzeń (CE0, CE1 itp.) Podczas otwierania połączenia SPI.

Oto przykład komunikowania się z dwoma różnymi niewolnikami:

Importuj SPIDEV # Utwórz dwa obiekty SPI dla dwóch niewolników SPI_SLAVE1 = SPIDEV.SPIDEV () SPI_SLAVE2 = SPIDEV.SPIDEV () # Otwórz Bus 0, urządzenie 0 (CE0) Dla niewolnika 1 SPI_SLAVE1.Open (0, 0) SPI_SLAVE1.Mode = 0b00 SPI_SLAVE1.MAX_speed_HZ = 1000000 # Urządzenie 1 (CE1) dla Slave 2 SPI_SLAVE2.OPEN (0, 1) SPI_SLAVE2.MODE = 0B00 SPI_SLAVE2.MAX_SPEED_HZ = 1000000 # Data, aby wysłać do Slave 1 data_slave1 = [0x0a, 0x0b, 0x0c] otrzymał_from_slave1 = spi_slave1.xfer2 (data_to_slave1) Print (f. Od Slave 1: {otrzymane_from_slave1} ") # Data do wysłania do Slave 2 data_tove2 = [0x1a, 0x1b, 0x1c] otrzymano_from_slave2 = SPI_SLAVE2.XFER2 (data_to_slave2) print (f" Otrzymane od Slave 2: {otrzymano_from_slave2} ") # Zamknij połączenie SPI SPI_SLAVE1.CLOSE () SPI_SLAVE2.CLOSE ()

Obsługa błędów i rozwiązywanie problemów

Wdrażając komunikację SPI w Python, możesz napotkać różne problemy. Oto kilka typowych problemów i ich rozwiązania:

Problemy z uprawnieniami

Jeśli otrzymasz błąd „odmowy uprawnień” podczas próby dostępu do urządzenia SPI, może być konieczne dodanie użytkownika doSPIgrupa. Możesz to zrobić, uruchamiając następujące polecenie:

sudo usermod -a -g spi your_username

Następnie wyloguj się i zaloguj się, aby zmiany w obowiązywaniu.

Błędy komunikacji

Jeśli otrzymane dane są nieprawidłowe lub niespójne, sprawdź następujące czynności:

• Tryb SPI:Upewnij się, że tryb SPI (polaryzacja i faza) mistrza i niewolnika.
• Prędkość zegara:Prędkość zegara powinna znajdować się w akceptowalnym zakresie zarówno urządzeń mistrza, jak i niewolników.
• Połączenia sprzętowe:Upewnij się, że wszystkie piny SPI są prawidłowo podłączone i nie ma luźnych połączeń.

Zastosowania SPI w liniach SMT

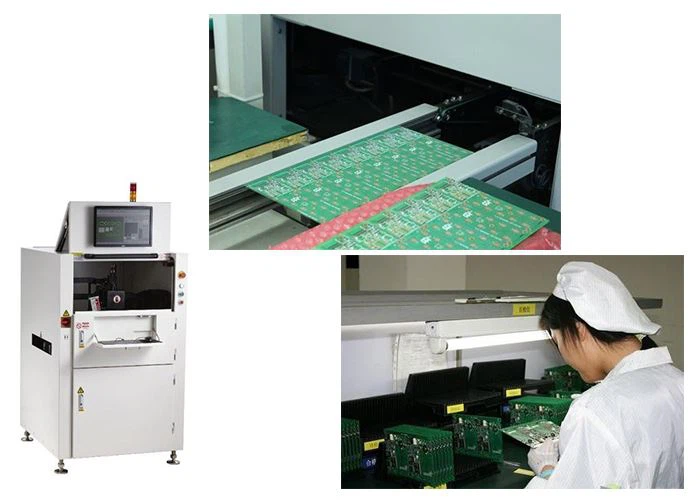

SPI odgrywa kluczową rolę w liniach technologii montowania powierzchni (SMT). Jedna z kluczowych aplikacji jest wDetektor pastowy lutowniczej SPI w linii SMT. Te detektory używają SPI do komunikacji z różnymi czujnikami i jednostkami kontrolnymi. Dokładnie mierząc objętość, wysokość i powierzchnię depozytów pasty lutowniczej, zapewniają jakość procesu lutowania, zmniejszając ryzyko wad i poprawiając ogólną wydajność linii SMT.

Wniosek

Wdrożenie komunikacji SPI w Python jest prostym procesem, szczególnie przy pomocy bibliotekSpidev. Niezależnie od tego, czy pracujesz nad prostym projektem czujników, czy złożonym zastosowaniem przemysłowym, Python zapewnia elastyczny i wydajny sposób interakcji z urządzeniami SPI.

Jako dostawca SPI oferujemy szeroką gamę wysokiej jakości produktów SPI, które są niezawodne i łatwe do zintegrowania. Jeśli interesujesz się naszymi rozwiązaniami SPI lub masz pytania dotyczące wdrażania SPI w twoich projektach, zachęcamy do skontaktowania się z nami w celu uzyskania zamówień i dalszych dyskusji technicznych. Nasz zespół ekspertów jest gotowy pomóc w znalezieniu najlepszych produktów i rozwiązań SPI dla twoich konkretnych potrzeb.

Odniesienia

• „Specyfikacja interfejsu seryjnego interfejsu peryferyjnego (SPI)” - Arkusze danych różnych producentów.
• „Dokumentacja biblioteki Python Spidev” - dokumentacja online dostępna dlaSpidevbiblioteka.
