Czy mogę zbudować własny piekarnik reflow?

Hej! Jako dostawca piekarnika Reflow często pyta się: „Czy mogę zbudować własny piekarnik z reflow?” Cóż, zanurzmy się w ten temat i zobaczmy, co jest.

Po pierwsze, pomysł zbudowania własnego piekarnika reflow jest dość atrakcyjny. Jest to projekt DIY, który łączy trochę elektroniki, niektóre mechaniczne wiedzą - jak i wiele ciekawości. Ale zanim zwinąć rękawy i zaczniesz gromadzić części, musisz wziąć pod uwagę kilka rzeczy.

Po co budować własny piekarnik reflow?

Istnieje kilka powodów, dla których ktoś może chcieć zbudować własny piekarnik. Koszt jest często dużym czynnikiem. Kupowanie komercyjnego piekarnika reflow może być dość drogie, zwłaszcza jeśli dopiero zaczynasz lub pracujesz nad małym projektem. Budowanie własnego może zaoszczędzić znaczną kwotę pieniędzy. Ponadto daje satysfakcję z tworzenia czegoś własnymi rękami. Możesz go dostosować, aby pasowały do twoich potrzeb, niezależnie od tego, czy jest to rozmiar piekarnika, kontrola temperatury, czy rodzaj używanych elementów grzewczych.

Wyzwania związane z budowaniem własnego piekarnika Reflow

Ale to nie wszystko słońce i tęcze. Budowanie piekarnika reflow nie jest spacerem w parku. Istnieją poważne wyzwania.

Najpierw bezpieczeństwo

Bezpieczeństwo jest poważnym problemem. Piece rozdzielcze stają się wyjątkowo gorące, a jeśli nie są prawidłowo zbudowane, mogą stanowić zagrożenie pożarowe. Musisz upewnić się, że wszystkie elementy elektryczne są odpowiednio izolowane i że piekarnik ma niezawodny system kontroli temperatury. Zmokanie może nie tylko uszkodzić płyty obwodowe, ale także rozpocząć pożar w twoim obszarze roboczym.

Kontrola temperatury

Równość temperatury ma kluczowe znaczenie w lutowaniu rozdzielczości. Różne lutownicy mają różne temperatury topnienia i musisz być w stanie dokładnie kontrolować temperaturę podczas faz ogrzewania i chłodzenia. Budowanie systemu kontroli temperatury, który może dokładnie zastosować się do profilu reflow, nie jest łatwym wyczynem. Musisz zrozumieć termopary, kontrolery PID i sposób zaprogramowania ich, aby osiągnąć pożądaną krzywą temperatury.

Rozkład ciepła

Kolejnym wyzwaniem jest zapewnienie równego rozkładu ciepła w piekarniku. Nierówne ogrzewanie może prowadzić do słabych połączeń lutowych, w których niektóre elementy nie są odpowiednio lutowane, podczas gdy inne mogą się skończyć - podgrzewane. Musisz zaprojektować piekarnik w taki sposób, aby ciepło równomiernie rozłożono na całej powierzchni płyty drukowanej.

Czego potrzebujesz, aby zbudować własny piekarnik Reflow

Jeśli nadal jesteś gotowy na wyzwanie, oto lista niektórych rzeczy, których potrzebujesz:

Baza piekarnika

Możesz zacząć od prostego piekarnika tostera lub starego piekarnika kuchennego. Upewnij się, że jest w dobrym stanie i ma wystarczająco dużo miejsca, aby dopasować się do płyt obwodowych.

Elementy ogrzewania

Aby wytworzyć ciepło, potrzebujesz elementów ogrzewania. Możesz użyć grzejników podczerwieni, grzejników ceramicznych, a nawet elementów grzewczych z oryginalnego piekarnika, jeśli są odpowiednie.

Czujniki temperatury

Termopary są powszechnie stosowane do pomiaru temperatury wewnątrz piekarnika. Potrzebujesz co najmniej jednej termopary, aby monitorować temperaturę i zasilać dane z powrotem do systemu sterowania.

System sterowania

Kontroler PID (proporcjonalny - całka - pochodna) jest niezbędny do precyzyjnej kontroli temperatury. Możesz kupić wstępny kontroler PID lub zbudować własny za pomocą Arduino lub Raspberry Pi.

Proces budowy

Proces budowy obejmuje kilka kroków. Najpierw musisz zmodyfikować piekarnik, aby zainstalować nowe elementy grzewcze i czujniki temperatury. Pamiętaj, aby zachować wszelkie środki bezpieczeństwa podczas pracy z elektrycznością i komponentami o wysokiej zawartości ciepła.

Następnie musisz skonfigurować system sterowania. Podłącz termopary do kontrolera PID i zaprogramuj go, aby śledzić żądany profil reflow. Możesz znaleźć profile reflow online dla różnych rodzajów lutowników.

Po zainstalowaniu i podłączeniu czasu nadszedł czas, aby przetestować piekarnik. Zacznij od testu niskiej temperatury, aby upewnić się, że wszystkie komponenty działają poprawnie. Następnie stopniowo zwiększaj temperaturę i monitoruj wydajność piekarnika.

Alternatywy komercyjne

Podczas budowy własnego piekarnika może być zabawnym i satysfakcjonującym projektem, dostępne są również świetne opcje komercyjne. Jako dostawca piekarnika Reflow mogę powiedzieć, że komercyjne piekarniki oferują wiele zalet.

Na przykład naszMaszyna wytwarzania oświetlenia piekarnika SMTjest zaprojektowany specjalnie do projektowania oświetlenia. Ma precyzyjny system kontroli temperatury, a nawet rozkład ciepła, zapewniając za każdym razem wysokiej jakości połączenia lutownicze.

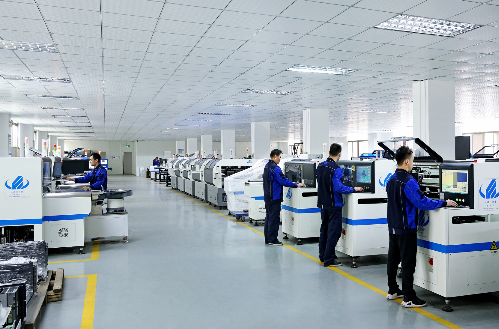

NaszPiekarnik Reflow for SMD SMT lutowniczajest idealny do małych - do - średniej skali projektów lutowania SMD. Jest łatwy w użyciu i jest wyposażony w interfejs przyjazny dla użytkownika.

A jeśli szukasz opcji wysokiej klasy do produkcji SMT o dużej skali, naszaPasek siatki 450 mm 8 strefy Odbadanie piekarnika w linii SMTto świetny wybór. Ma wiele stref ogrzewania do precyzyjnej kontroli temperatury i system przenośnika pasa siatkowego do ciągłej produkcji.

Wniosek

Czy potrafisz zbudować własny piekarnik reflow? Odpowiedź brzmi tak, ale nie jest pozbawiona wyzwań. Jeśli masz czas, umiejętności i cierpliwość, może to być świetny projekt DIY. Jeśli jednak szukasz niezawodnego, wysokiej jakości rozwiązania, zdecydowanie warto rozważyć komercyjne piekarniki.

Jeśli chcesz dowiedzieć się więcej o naszych piecach renfow lub masz pytania dotyczące procesu budowania, skontaktuj się z nami. Jesteśmy tutaj, aby pomóc Ci dokonać właściwego wyboru dla twoich potrzeb lutowania. Niezależnie od tego, czy zdecydujesz się zbudować własną opcję, Happy Suping!

Odniesienia

• Smith, J. (2018). DIY Ovels Piece: praktyczny przewodnik. Magazyn Electronics Today.
• Johnson, A. (2019). Zrozumienie lutowania i kontroli temperatury. Dziennik lutowy.
